Endüstriyel RFID Okuyucu Modülleri ve Entegrasyonlar
Gömülü (embedded) sistem projelerinde el terminalleri, akıllı dolaplar ve entegre sensör ağları geliştirmek için kullanılan OEM RFID okuyucu modüllerinin donanım mimarisi ve iletişim protokolleri.
1. OEM RFID Okuyucu Modülü Nedir ve Neden Kullanılır? Standart bir endüstriyel RFID okuyucu (örneğin depo kapılarına sabitlenen kutulu cihazlar), kendi içerisinde entegre bir güç kaynağı devresi, Ethernet (TCP/IP) denetleyicisi, soğutma bloğu ve dayanıklı bir dış kasa barındıran tam teşekküllü (Plug & Play) bir son kullanıcı ürünüdür. Ancak bir Ar-Ge mühendisi veya ürün tasarımcısı kendi akıllı donanımını (örneğin bir endüstriyel el terminali - PDA, ameliyathanedeki bir sarf malzeme dolabı veya otopark turnikesi anakartı) sıfırdan tasarlıyorsa, koca bir dış okuyucu cihazını bu kapalı sistemin içine sığdıramaz. İşte bu donanımsal dar boğazı aşmak için OEM (Original Equipment Manufacturer) RFID Okuyucu Modülleri devreye girer.

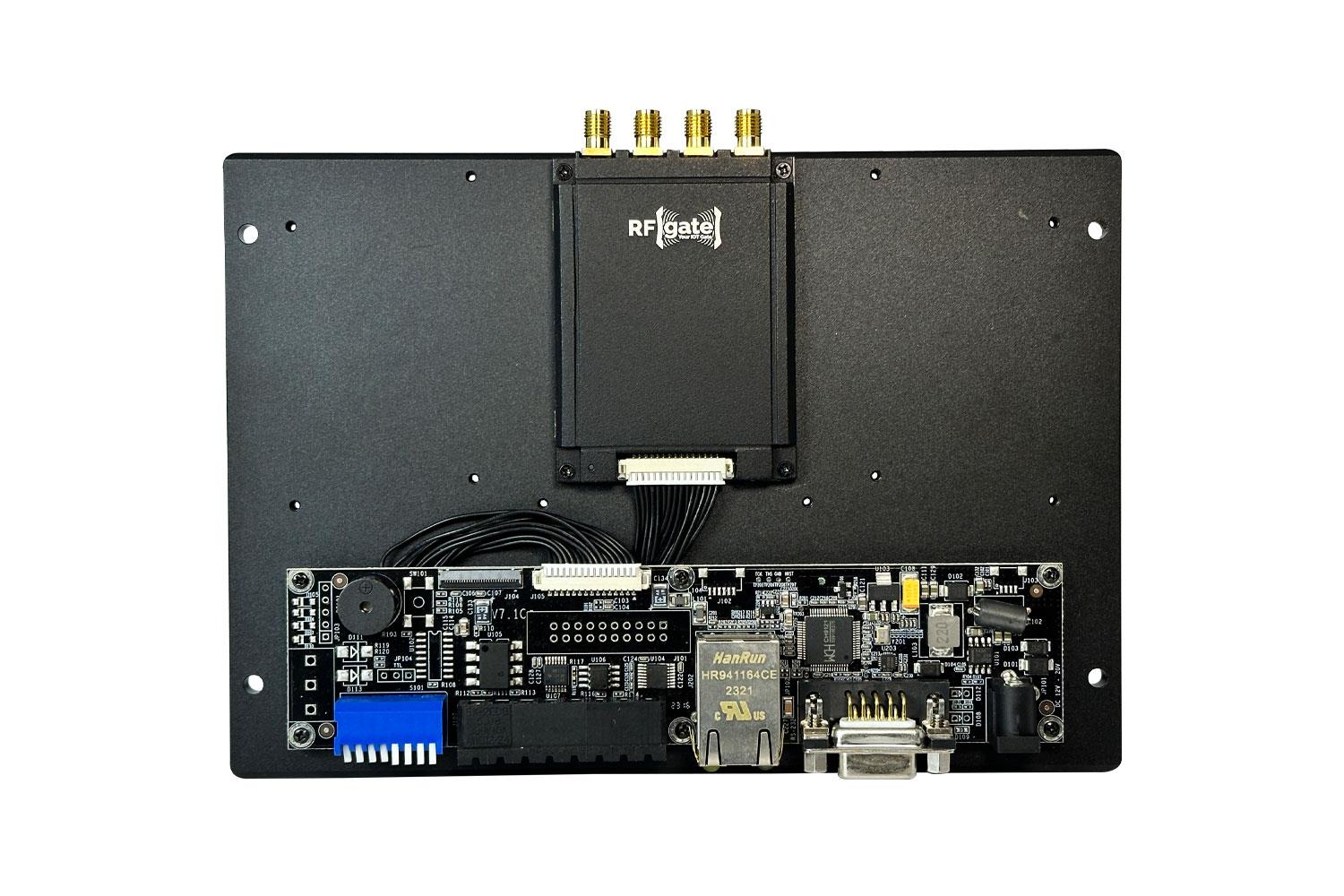

RFID okuyucu modülü, temelde yalnızca RF (Radyo Frekansı) sinyallerini üretmek ve işlemekle görevli olan, kredi kartından çok daha küçük boyutlardaki çıplak bir Baskılı Devre Kartıdır (PCB). Üzerinde elektromanyetik dalgaları yaratan bir RF Transceiver (Alıcı-Verici) entegresi (örneğin Impinj E310/E710 veya Phychips serisi), bu dalgaların desibel gücünü artıran bir Power Amplifier (Güç Amplifikatörü - PA) ve sistemin ana beyniyle (Mikrodenetleyici - MCU) haberleşmeyi sağlayan dijital arayüz pinleri (RX/TX) bulunur. Modül, kendi başına fişe takılıp çalışamaz; mutlaka geliştirilen harici bir anakarta (Carrier Board) lehimlenmesi, izole bir güç devresiyle beslenmesi ve RF çıkışına bir anten bağlanması zorunludur.
UHF (860-960 MHz) EPC Gen2 protokolü üzerinden küresel frekans bandı desteği.
33 dBm (2 Watt) Yazılımsal (API) olarak ayarlanabilen maksimum RF çıkış gücü.
UART / SPI Ana denetleyici (Host MCU) ile yüksek hızlı seri haberleşme donanımı.
2. Ana Kart ile Haberleşme: UART ve SPI Protokolleri Geliştirdiğiniz anakart üzerindeki işlemcinin (Host MCU - örneğin bir STM32, ESP32, NXP veya Raspberry Pi Compute Module), RFID modülünü uyandırmak, çıkış gücünü (Tx Power) ayarlamak, frekans hoplamalarını (Frequency Hopping) yönetmek ve saniyede okunan yüzlerce EPC kimlik verisini (Tag Data) alabilmesi için donanımsal bir seri haberleşme hattı kurulması gerekir. Entegrasyon safhasında mühendislerin karşısına ağırlıklı olarak iki farklı donanımsal iletişim arayüzü çıkar:
Donanım Özelliği UART (Universal Asynchronous Receiver-Transmitter) SPI (Serial Peripheral Interface) Pin Mimarisi (Fiziksel Bağlantı) Sadece 2 adet veri pini (TX - İletim ve RX - Alım) + Ortak Toprak (GND) hattı yeterlidir. 4 adet veri pini (MISO, MOSI, SCK, CS) üzerinden haberleşir. İletişim Hızı ve Senkronizasyon Asenkrondur (Saat sinyali yoktur). Genellikle 115200 bps baud rate hızında çalışır. Temel sistemler için yeterlidir ancak saniyede 1000 etiket okunan yoğun ortamlarda işlemci tamponu (buffer) dolup veri kaybı (data drop) yaşanabilir. Senkrondur. İşlemci tarafından üretilen bir saat sinyali (SCK) ile çalışır. Megahertz (MHz) seviyelerinde son derece yüksek hızlara çıkabilir ve donanımsal olarak hiçbir etiket verisi kaybedilmez. Entegrasyon Zorluğu (Yazılım Geliştirme) Entegre etmesi son derece basittir. Seri port üzerinden gönderilen Hexadecimal komut dizileriyle modül saniyeler içinde kodlanabilir. Kompleks bir entegrasyonu vardır. Saat zamanlamalarının (Clock Timing) ve Master-Slave yazılım konfigürasyonlarının sıfır hata ile yapılandırılması gerekir. İdeal Kullanım Senaryosu Akıllı çekmeceler, otopark bariyer kontrol kartları ve turnike sistemleri. Saniyede binlerce veri işleyen endüstriyel el terminalleri (PDA) ve yüksek hızlı konveyör bantları.
3. RF Anten Entegrasyonu ve Empedans Uyumu (50 Ohm Teorisi) RFID modülünün anakartı üzerinde sentezlenen mikrowatt seviyesindeki elektromanyetik sinyal, boşluğa yayılmak üzere modülün RF portundan (genellikle U.FL, IPEX veya MMCX tipi mikro konektörler) bir "Pigtail" koaksiyel kablo aracılığıyla harici bir antene (örneğin seramik veya patch anten) iletilir. Bu aktarım aşaması, RF (Radyo Frekansı) mühendisliğinin en hassas konusudur ve Empedans Eşleştirmesi (Impedance Matching) kuralına harfiyen uyulmasını gerektirir.
50 Ohm Kuralı: Mikrodalga frekanslarında enerjinin aktarılabilmesi için modülün RF çıkış empedansı, koaksiyel iletim hattı (kablo) ve bağlanacak antenin empedansı tam olarak 50 Ohm olacak şekilde eşleştirilmelidir. Bu uyum, sinyal yansımalarını ve güç kayıplarını en aza indirerek sistemin verimli çalışmasını sağlar. Empedans uyumsuzluğu iletişim performansını düşürerek okuma mesafesini ve sinyal kalitesini olumsuz etkileyebilir. Doğru empedans eşleşmesi, antenin RF enerjisini verimli kullanmasına yardımcı olur ve kararlı bir iletişim altyapısı oluşturur.VSWR ve Yansıma Kaybı (Return Loss): Eğer PCB üzerinde yanlış bir yol (trace) çizimi yapılırsa, kabloda kalitesiz bir lehim bulunursa veya 50 Ohm olmayan yanlış bir anten kullanılırsa; modülün ürettiği 30 dBm (1 Watt) gücündeki radyo dalgası antene geçip havaya yayılamaz. Dalga, bir duvara çarpmış gibi modülün içine (Amplifikatöre doğru) geri yansır. Bu duruma yüksek VSWR (Gerilim Duran Dalga Oranı) denir. Geri yansıyan bu mikrodalga enerjisi ısıya dönüşerek modül üzerindeki Power Amplifier (PA) çipini saniyeler içinde yakarak cihazı kalıcı (onarılamaz) olarak bozacaktır.Mühendislik Uyarısı (Güç Tüketimi): Kendi PCB tasarımınızı yaparken, RFID modülü için daima bağımsız ve filtrelenmiş bir güç katı (LDO veya Switching Regülatör) tasarlamalısınız. Bir UHF RFID modülü uyku modunda 20mA çekerken, antene 30 dBm güç basıp okuma yapmaya başladığı anlık milisaniyelerde güç kaynağından 1.5 Amper ile 2 Amper arasında devasa bir tepe akımı (Peak Current) çekebilir. Güç beslemeniz bu akımı karşılayamazsa veya hatta voltaj dalgalanmaları (Ripple / Voltage Drop) oluşursa, modülün içindeki işlemci Brown-out korumasına girerek sürekli kendini yeniden başlatacak (Reset) ve sistem çökecektir.
Gömülü Sistem (Embedded) Ar-Ge Donanımlarımızı İnceleyin IoT donanımlarınızda, akıllı dolap projelerinizde veya kendi el terminallerinizi üretirken kullanabileceğiniz; SMD (Yüzey Montaj) veya DIP pin yapılı okuyucu modüllerini, antenleri ve prototipleme kitlerini teknik spesifikasyonlarıyla (Datasheet) inceleyebilirsiniz.
OEM RFID Okuyucu Modülleri 10–33 dBm çıkış gücüne ve 1, 4 veya 8 portlu RF çoğullayıcı (Multiplexer) desteğine sahip Impinj ve Phychips tabanlı entegrasyon modülleri, sistemlerle uyumlu çalışır.
Modülleri İncele
Prototip Geliştirme (Eval) Kartları Modülü kendi anakartınıza lehimlemeden önce, USB arayüzü ile bilgisayara bağlayarak komut setlerini (API) ve okuma performansını test edebileceğiniz referans donanım kartları.
Geliştirme Kartlarını İncele
Modül Uyumlu Seramik ve Patch Antenler ısıtlı iç hacimlere (Kutu içi) sığabilen, 50 Ohm empedans ayarlı mikro seramik antenler ve geniş alan okumaları için dairesel polarizasyonlu yüksek dBi UHF antenler.
Antenleri İncele
4. Isıl Yönetim (Thermal Management) ve Throttling Stratejileri Termodinamik yasaları gereği, kapalı bir elektronik sistemdeki her verimsizlik ısıya dönüşür. Bir RFID modülü 33 dBm (yaklaşık 2 Watt) RF gücüyle etrafa dalga yayarken, bataryadan aslında 5 Watt'a yakın güç çeker. Aradaki bu 3 Watt'lık fark, tamamen modül üzerindeki güç yükseltici çipler tarafından ısı enerjisi olarak dışarı atılır.
Eğer entegre ettiğiniz modülü, yalıtılmış dar bir plastik kasanın içine koyarsanız ve sistemde pasif bir soğutma (Isı emici alüminyum blok - Heatsink) veya aktif bir havalandırma (Fan) tasarımı kurgulamazsanız, çip üzerindeki sıcaklık dakikalar içinde fırlayacaktır. Modül çekirdek sıcaklığı 85°C sınırını aştığında, işlemci donanımı fiziksel yanmaktan kurtarmak için Thermal Throttling (Isıl Yavaşlatma) adı verilen koruma mekanizmasını devreye sokar. Bu durumda modül; otomatik olarak çıkış gücünü 25 dBm gibi çok daha düşük bir seviyeye düşürür veya etiket okuma frekansını (Duty Cycle) saniyede 100 milisaniye okuyup, 900 milisaniye uyuyacak şekilde (dinlenme modu) kısar. Sahadaki müşterinin "Okuyucu ilk 5 dakika harika çalışıyor, sonra okuma mesafesi 1 metreye düşüyor" şeklindeki şikayetinin bir numaralı mühendislik nedeni bu ısı birikimidir. Modül ile dış alüminyum şasi arasına mutlaka kaliteli bir termal ped (Thermal Pad) konulmalıdır.
Sıkça Sorulan Soruları(SSS) Modülün Firmware (İşletim Yazılımı) güncellemesi nasıl yapılır? Kullandığınız üretici çip setine (örneğin ThingMagic, Impinj veya yerli üretim modüller) bağlı olarak değişmekle birlikte; güncellemeler genellikle UART TX/RX portları üzerinden Bootloader (Yükleyici) moduna girilerek yapılır. Üreticinin sağladığı Hexadecimal (.hex) veya Binary (.bin) veri dosyaları, doğrudan mikrodenetleyiciniz üzerinden donanıma yazdırılır (Flashlanır).
1 portlu modül ile 4 portlu modül arasındaki temel donanım farkı nedir? Tek portlu modüller, devresinde doğrudan sadece bir anten çıkışı barındırır ve el terminali (PDA) gibi tek antenin yeterli olduğu kapalı sistemler için tasarlanmıştır. 4 portlu modüllerin PCB'si üzerinde ise fazladan bir "RF Çoklayıcı" (Multiplexer - MUX) anahtarlama (Switching) entegresi bulunur. Modül, aynı milisaniye içinde 4 antene birden enerji veremeyeceği için (güç yetersizliğinden); birinci antene enerji verip dinler, ardından mekanik bir hızla gücü kesip ikinci antene geçer. Bu döngü saniyede yüzlerce kez tekrarlanarak 4 farklı yöne bakan antenlerle geniş bir okuma portalı (depo kapısı) yaratılır.
Listen-Before-Talk (LBT - Konuşmadan Önce Dinle) özelliği nedir? Avrupa ETSI (Türkiye dahil) regülasyonlarının bir kuralıdır. Endüstriyel bir ortamda yan yana çalışan birden fazla RFID okuyucu varsa ve hepsi aynı anda aynı frekansta (örneğin 865.7 MHz) dalga fırlatırsa havada çarpışma (Collision) olur. LBT özelliğini destekleyen donanımlar, sinyal yaymadan önce o frekans kanalını mikrosaniyeler mertebesinde dinler. Eğer kanal boşsa sinyali gönderir, eğer başka bir okuyucu o frekansı doldurmuşsa (kanal meşgulse), boş olan başka bir frekans kanalına (örneğin 866.3 MHz) sıçrar (Frequency Hopping).
