Endüstriyel Hard Tag (Sert RFID Etiket) Donanım Mimarisi
Ağır sanayi, lojistik ve üretim bantlarında kâğıt etiketlerin dayanamayacağı zorlu fiziksel koşullarda kesintisiz nesne takibi sağlayan donanımlar.
Kavramsal Altyapı: Hard Tag (Sert Etiket) Nedir?
Mağazacılık veya standart kargo süreçlerinde kullanılan kâğıt ya da esnek plastik (PET) RFID etiketleri, yağmura, güneşe, kimyasal çözücülere veya fiziksel darbelere maruz kaldığında saniyeler içinde donanımsal olarak parçalanır. Çipin antenle olan lehim bağlantısı kopar ve etiket tamamen işlevsiz hâle (Dead Tag) gelir.

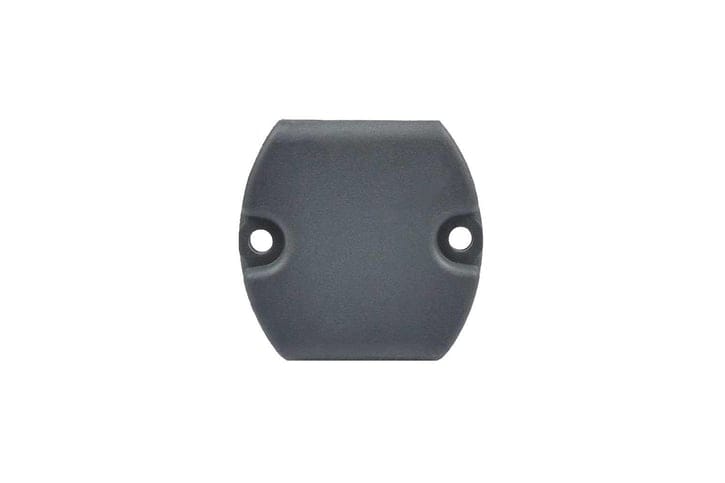

Hard Tag (Sert RFID Etiket), bu zafiyeti tamamen ortadan kaldırmak için tasarlanmış endüstriyel donanımlardır. Bu etiketlerde silikon çip (IC) ve sargı anten; yüksek yoğunluklu ABS Plastik, Polikarbonat, FR4 (Cam Elyaf) veya Seramik gibi sert muhafazaların içine kalıplanarak yalıtılır (Encapsulation). Bu sayede donanım; tonlarca ağırlıktaki darbelerden, asitli yıkamalardan ve dış mekânın yıpratıcı kış/yaz döngülerinden etkilenmeden içindeki EPC verisini okuyucuya (Reader) ulaştırmaya devam eder.
IP67 / IP68 Toza ve basınçlı suya karşı tam sızdırmazlık (Encapsulation) standardı.
Anti-Metal (On-Metal) Sinyal emilimini durduran özel yalıtım köpükleri ve anten tasarımları.
Fiziksel Montaj Vida, perçin veya epoksi kaynak ile zorlu yüzeylere kalıcı sabitlenme.
Sert Etiketlerdeki 3 Temel Mühendislik Kriteri
Bir etiketin sadece dış plastiğinin sert olması onun endüstriyel olduğu anlamına gelmez. Donanımın iç yapısında şu mühendislik çözümlerinin bulunması zorunludur:
1. Kapsülleme ve Sızdırmazlık (Encapsulation)
Hard Tag'lerin dış yüzeyi bir zırh görevi görür. Dış kasanın içi genellikle özel bir epoksi reçine ile doldurularak içerdeki havadan arındırılır. Bu işlem, etiket dış ortamda kaldığında (Yağmur/Kar) veya bir kimyasal tanka daldırıldığında kasanın içine nem veya asit sızmasını engeller. Çoğu Hard Tag IP68 sızdırmazlık derecesine sahiptir ve sıvıların altında bile (Uygun frekansta) yıllarca korozyona uğramadan çalışabilir.
2. Anti-Metal (On-Metal) İzolasyon Mimarisi
Endüstride etiketlenen ürünlerin %90'ı metaldir (Çelik variller, konteynerler, forkliftler). Standart bir RFID dalgası (UHF 868 MHz) metale çarptığında sönümlenir (Detuning) ve etiket okunmaz. Hard Tag donanımlarında anten sargısı ile metal yüzey arasına elektromanyetik yalıtım sağlayan (Ferrit veya dielektrik köpük) bir katman yerleştirilir. Etiket kalınlaştıkça, metalin sinyali yutma etkisi kırılır ve okuma menzili uzar.
3. Fiziksel Montaj Yöntemleri
Ağır sanayideki bir metal palete yapıştırdığınız standart bir kâğıt etiket, palet sürtündüğünde anında yırtılır. Hard Tag donanımları ise kenarlarında bulunan hazır kılavuz delikleri sayesinde yüzeye vida veya paslanmaz çelik perçinlerle mekanik olarak çakılabilir. Yüzeyin delinemediği durumlarda ise çok güçlü endüstriyel epoksi yapıştırıcılar, kaynak (Welding) veya ağır hizmet tipi 3M VHB bantlarla sabitlenirler.
Hard Tag Etiketler Hangi Sektörlerde Kullanılır?
Sert etiketler, çevresel şartların maksimum seviyede zorlayıcı olduğu operasyonlar için vazgeçilmezdir:
- Lojistik ve Konteyner Takibi: Limanlarda ve tren garlarında dış havaya (Tuzlu nem, güneş) maruz kalan lojistik konteynerlerin kapılarına perçinlenir. Uzun okuma menziliyle (10-15 metre) araç geçerken kapıdaki portal okuyucular tarafından otonom olarak sayılır.
- Ağır Sanayi ve Üretim Bantları: Otomotiv veya metalürji üretim hatlarında, ısı ve yağ barındıran ortamlarda parça takibi yapmak için kullanılır. Çelik paletlere sabitlenerek üretim istasyonlarındaki geçişleri hatasız kaydeder.
- IT ve Demirbaş (Varlık) Yönetimi: Şirketlerin sunucuları, forkliftleri veya açık alandaki jeneratörleri gibi pahalı demirbaşlarının hırsızlığa ve kayba karşı uzun ömürlü (10+ yıl) olarak etiketlenip sayılmasını sağlar.
Mühendislik Uyarısı (Yazıcı Desteği): Hard Tag (Sert etiket) donanımları, kalınlıkları ve sert formları (genellikle 2mm - 10mm arası kalınlık) nedeniyle standart masaüstü veya endüstriyel termal RFID yazıcılarının rulo sisteminden geçemezler. Bu etiketlerin içine EPC/TID yazmak (Encoding) için ya sipariş sırasında fabrikasyon (Pre-encoded) baskı istenmeli ya da sahada RFID el terminalleri (PDA) ile manuel (Tek tek) kodlama yapılmalıdır.
Operasyonunuza Uygun Sert Etiket (Hard Tag) Donanımları
Dış mekân koşullarında, metal yüzeylerde veya ağır darbe alan üretim bantlarında kullanabileceğiniz uzun ömürlü endüstriyel etiket ve okuyucu donanımlarını RFID Market ürün portföyünden inceleyebilirsiniz.
Hard Tag RFID Etiketler
ABS plastik veya FR4 muhafazalı, IP68 sızdırmazlık standardına sahip ve metal yüzeylere (Anti-Metal) vida veya perçinle monte edilebilen sağlam UHF donanımları inceleyin.
Sert Etiketleri İncele
Endüstriyel Okuyucular
Ağır sanayi ortamlarındaki Hard Tag etiketleri uzun metrajlardan ve otonom olarak (Choke-Point portallarla) algılayabilen IP67 korumalı sabit okuyucu ve mobil terminal cihazları.
Okuyucuları İncele
Demirbaş Otomasyonları
Açık arazideki konteynerleri veya fabrika içindeki demirbaşları saniyeler içinde sayarak, toplanan verileri ERP ve WMS sistemlerinize aktaran lisanslı yazılım paketleri.
Otomasyon Paketlerini İncele
Sıkça Sorulan Sorular (SSS)
Hard Tag etiketler metal yüzeylerde rahatça okunur mu?
Evet, Hard Tag etiketlerin neredeyse tamamı zaten endüstriyel metal demirbaşlar ve konteynerler için üretilmiştir. İçerdikleri "Anti-Metal (On-Metal)" yalıtım köpükleri sayesinde metalin sinyal bozucu etkisi engellenir ve hatta bazı özel anten tasarımları metali bir sinyal güçlendirici (Reflektör) gibi kullanarak okuma mesafesini artırır.
Plastik etiketlere kıyasla okuma mesafesi nasıldır?
Hard Tag etiketlerin içindeki antenler kâğıt etiketlere göre genellikle 3 boyutlu ve hacimli olarak (Örn: Çift dipol) tasarlanabilir. Kalınlıkları sayesinde kazanılan bu donanımsal güç (dBi), uygun bir UHF okuyucu ile eşleştiğinde 10 ila 15 metre gibi devasa okuma menzillerine ulaşmalarını sağlar. Kâğıt etiketlerden çok daha uzun mesafelidirler.
Sert etiketlerin içine veri nasıl yazılır?
Kalınlıklarından dolayı standart rulo termal yazıcılarla kodlanamazlar. Genellikle iki yöntem kullanılır: Ya RFID Market'ten sipariş verirken Excel listenizi iletirsiniz ve etiketler fabrikadan lazer kazımalı ve içleri (EPC belleği) kodlanmış (Pre-encoded) olarak gelir; ya da sahada etiketleri demirbaşa monte ettikten sonra bir RFID el terminali (Mobil okuyucu) ile tek tek "Yaz (Encode)" komutu göndererek veriyi çipe işlersiniz.
Zorlu Ortamlar İçin Endüstriyel Çözümlerinizi Planlayın
Kusursuz bir dış mekân veya ağır sanayi otomasyonu kurmak; sadece etiket satın almaktan ibaret değildir. Seçilen yüzeyin dielektrik etkisini hesaplamak, uygun FR4 veya ABS muhafaza formunu belirlemek ve etiketlerin montajında (Vidalama veya kaynak) donanıma zarar vermeyecek doğru açıları yakalamak derinlemesine bir elektromekanik analiz gerektirir.
Açık hava depolarınızda, üretim hatlarınızda veya lojistik (Konteyner) operasyonlarınızda yağmura, darbeye ve metale meydan okuyan en doğru Hard Tag (Sert Etiket) mimarisini oluşturmak için mühendislerimizle görüşebilirsiniz.
